400mA無線電源接收器可簡化

跨1.2cm空氣隙的非接觸式電池充電

    凌力爾特公司 (Linear Technology Corporation) 推出公司首款無線電池充電器件 LTC4120。該器件將一個無線電源接收器與一個恒定電流 / 恒定電壓電池充電器整合起來，可在一個由發送電路、發送線圈、接收線圈和接收電路組成的完整無線功率輸送系統中充當接收電路組件。

    借助凌力爾特簡單的分立型諧振發送器參考設計，或者由 PowerbyProxi (一家位于新西蘭的無線電源解決方案領先供應商) 設計和制造的現成有售先進發送器，LTC4120 就能可靠地工作。PowerbyProxi 發送器擁有高級特性，包括采用單個發送器給多個接收器同時充電，以及在發生發送故障時檢測異物以防止過熱。

    LTC4120 可從接收線圈接受一個經過整流的 4.2V 至 40V 輸入，以為一個全功能恒定電流 / 恒定電壓 400mA 電池充電器供電，該充電器包括可編程充電電流、一個具 ±1% 準確度的可編程 3.5V 至 11V 電池浮動電壓、具半小時超時周期的電池預查驗、失效電池故障檢測、NTC 熱保護、充電狀態指示和一個計時周期為兩小時的安全充電終止定時器。

    LTC4120 采用動態諧波控制 (DHC)，此項專利技術可在多種條件下實現最優的無線功率輸送，同時提供了熱管理和過壓保護功能。這種方法可調制接收器組的諧振頻率以提供接收功率和發送功率的無損調節，從而造就一款適合無線充電電池供電式設備的高效堅固型解決方案。

    利用 LTC4120 進行無線充電可在無需使用昂貴且易發生故障的連接器之情況下實現電池供電型設備的再充電。采用 LTC4120 的產品可以內置于密封外殼里、安放在移動或旋轉設備中、或者在重視清潔或衛生條件的場合中使用。其應用包括手持式儀器、工業 / 軍用傳感器和用于嚴酷環境中的類似設備、便攜式醫療設備、小型設備以及電隔離設備。基于 LTC4120 的系統所提供的解決方案比執行 Qi 標準的解決方案簡單得多，并且擁有額外的優勢，包括傳輸距離更長且無需軟件等。

    凌力爾特公司電源產品部副總裁兼總經理Don Paulus表示：“LTC4120是凌力爾特與PowerbyProxi持續合作取得的第一項成果。PowerbyProxi是一家科技公司，專注于向市場提供可投入實用的無線電源解決方案。”PowerbyProxi公司執行副總裁兼首席技術官Fady Mishriki 說：“凌力爾特的 LTC4120 和由我們支持的發送器將實現能夠簡化充電且使充電不受臟亂、潮濕或危險環境影響的新產品創新。”

    LTC4120 采用扁平 (0.75mm) 16 引腳 3mm x 3mm QFN 封裝，封裝具有底面金屬焊盤，以提供卓越的熱性能。該器件的 E 級和 I 級版本保證工作在 -40C 至 125C 溫度范圍。E 級版本的千片批購價為每片 3.55 美元。

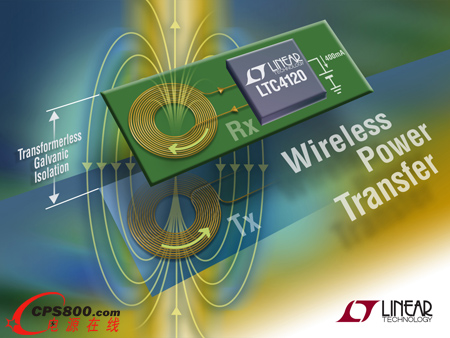

    照片說明：具 DHC 的 40V、400mA 無線充電系統

    性能概要：LTC4120

    無損耗動態諧波控制在寬耦合范圍內優化無線充電

    寬接收電壓范圍：4.2V 至 40V

    可調電池浮置電壓：3.5V 至 11V

    用單個電阻器設定 50mA 至 400mA 充電電流

    ±1% 的反饋電壓準確度

    準確度為 5% 的可編程充電電流

    無需微處理器或軟件

    可采用松耦合發送 / 接收 (Tx/Rx) 線圈實現的寬距離操作

    耐熱性能增強型、扁平 16 引線 (3mm x 3mm x 0.75mm) QFN 封裝<
