凌力爾特推出按鈕接通/關斷控制器 LTC2955

    凌力爾特公司 (Linear Technology Corporation) 推出按鈕接通/關斷控制器 LTC2955，該器件可通過一個按鈕接口管理 1.5V 至 36V 系統電源或一個電源的接入。

    與常見按鈕控制器僅利用按鈕的觸發來啟動系統上電的做法不同，LTC2955 是從一個主電源或輔助電源 (例如：墻上適配器或汽車電池) 加電的情況下自動接通系統。在上電時，LTC2955 能通過按鈕實現系統的斷電，并可選擇使用中斷邏輯，以在菜單驅動型應用中請求執行系統斷電操作 (“軟”停機)，或者在電源被移除的情況下自動執行系統斷電。器件的配置絕對不需要任何代碼。LTC2955 是一款簡單且可配置的高電壓按鈕控制器，可提供一組常用的電源接通/關斷選項。

    LTC2955 具 1.5V 至 36V 的寬工作電壓范圍，可滿足單節、多節和高壓應用的需求，包括臺式電腦和筆記本電腦、消費類電子產品、便攜式儀器和汽車電子產品等應用。可靠堅固的按鈕輸入可應對高達 ±36V 的寬電壓擺幅和高達 ±25kV 的 ESD 沖擊，專為在噪聲環境中工作而設計。模式選擇引腳使用戶能選擇自動接通與關斷組合，該器件由于具很低的 1.2uA 靜態電流，所以可最大限度地延長電池的運行時間。LTC2955 的電源良好輸出、中斷輸出和 /KILL 輸入提供了與任選微處理器的簡單連接。在微處理器未能對一個中斷請求做出響應的情況下，一個可調關斷定時器將使用戶能夠設定按鈕必須被持續撳壓以強制系統斷電所需的時間量。

    LTC2955 已開始供貨，提供了具正 (LTC2955-1) 和負 (LTC2955-2) 使能極性的版本，采用 10 引腳 3mm x 2mm DFN 或 8 引線 ThinSOT™ 封裝。LTC2955 可工作在商用和工業溫度范圍，千片批購價為每片 1.98 美元。

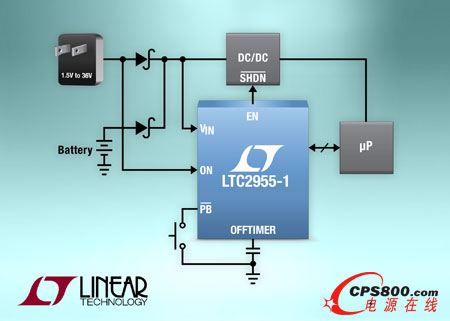

    照片說明：在墻上適配器接入時具自動接通功能的按鈕接通/關斷控制

    性能概要：LTC2955

    · 采用電壓監視器輸入的自動接通

    · 寬輸入電壓范圍：1.5V 至 36V

    · 低電源電流：1.2uA

    · /PB 輸入可應對 ±25kV 的 ESD HBM

    · /PB 輸入可應對 ±36V 的寬輸入電壓

    · 低泄漏 EN 輸出允許 DC/DC 轉換器控制 (LTC2955-1)

    · 高壓 /EN 輸出驅動外部 P 溝道 MOSFET (LTC2955-2)

    · 簡單的接口可提供順暢的微處理器停機

    · 可調關斷定時器

    · 10 引線 3mm x 2mm DFN 和 8 引線 ThinSOT™ 封裝<
