同步降壓型 DC/DC 控制器LTC3839

    凌力爾特公司推出接通時間由高頻信號控制的單輸出兩相同步降壓型 DC/DC 控制器 LTC3839，該器件在 2MHz 頻率工作時，能以 25A 輸出電流實現高達 95% 的效率。其工作頻率可在 200kHz 至 2MHz 范圍選擇，或者可同步至一個外部時鐘。很短的 30ns 最短接通時間在非常高的工作頻率時允許高降壓比。受控接通時間、谷值電流模式架構以及瞬變釋放檢測功能通過在瞬變過程中增加工作頻率以提供非常快的瞬態響應，從而使輸出電壓能在短短幾個時鐘周期之內恢復。針對大電流應用 (高達 250A)，可以進行多達 12 個相位的并聯與異相定時。

    LTC3839 在 4.5V 至 38V 的輸入電壓范圍內工作，從而涵蓋了包括大多數中間總線電壓的多種應用。強大的內置 N 溝道 MOSFET 柵極驅動器允許使用外部大功率 MOSFET，以在 0.6V 至 5.5V 的輸出電壓范圍內實現高達 50A 的輸出電流，從而使該器件非常適用于滿足負載點需求。LTC3839 的差分放大器提供了正端和負端的真正遠端輸出電壓檢測，從而可在不受 PCB IR 損耗影響的情況下實現高準確度調節 (高達 ±500mV)。輸出電流通過檢測輸出電感器 (DCR) 兩端的壓降來監視，以實現最高效率，或通過使用一個檢測電阻器來監視，以實現更高的準確度。其他功能包括內置偏置電壓 LDO、軟啟動或跟蹤、可調限流、過壓保護、限流折返以及外部 VCC 控制。

    LTC3839 提供超群的總體調節準確度，而且規定為補償所有誤差源，包括電壓、負載和差分采樣誤差。LTC3839 總的輸出電壓準確度在 25°C 為 ±0.25%，在 0ºC 至 85ºC 時為 ±0.67%，在 -40°C 至 125°C 的整個工作節溫范圍內最大 DC 誤差為 ±1%。LTC3839 采用耐熱增強型 5mm x 5mm QFN-32 封裝。

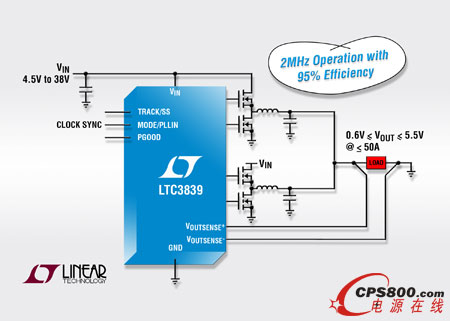

    照片說明：高頻 / 高效率降壓型 DC/DC 控制器

    性能概要：LTC3839

    · 接通時間受控、谷值電流模式控制以實現非常快的瞬態響應

    · 可在 200kHz 至 2MHz 范圍內編程的工作頻率，可同步至外部時鐘

    · 寬 VIN 范圍：4.5V 至 38V

    · VOUT 范圍：0.6V 至 5.5V

    · 高達 50A 的輸出電流

    · 高降壓比：30ns 最短接通時間

    · 多達 12 個相位工作

    · 瞬變釋放檢測功能

    · 差分放大器實現遠端輸出電壓采樣

    · 在整個溫度范圍內提供 ±0.67% 的輸出電壓準確度

    · RSENSE 或 DCR 電流檢測

    · 輸出電壓跟蹤或可編程軟啟動

    · 可調電流限制

    · 過壓保護

    · 折返限流<
