使用差分電流測量檢測風險剩余電流：RC監控助您安全操作電氣系統

    低壓電網中的剩余電流存在一定的安全風險，如未被檢測到或檢測不及時，則會導致操作意外中斷，并對人體和機器造成損害，從而產生昂貴的維護成本。“及早發現、警告并采取行動”是預防風險的宗旨。永久監測剩余電流必不可少，它能及時檢測配電系統中的絕緣體是否有損。

　　Camille Bauer Metrawatt AG推出了SINEAX AM/DM、LINAX PQ和CENTRAX CU系列剩余電流模塊，用于檢測電氣系統中的剩余電流。它擁有RCM（剩余電流監測）功能，還能直接測量電氣系統中的接地導體電流。RCM功能基于Kirchhoff's First Law基爾霍夫的第一定律（接點定則），該定律表明，在電網接點中，輸入電流的總和等于輸出接點的電流總和。如果漏電電流流經地面產生電壓差，剩余電流則會被檢測到并發出警報要求操作員采取行動。系統中的剩余電流通常源于不合格的組件，例如開關電源（LED燈、計算機、光伏整流器、快速充電點等），或者是電氣連接和設備中的絕緣效果差及PEN連接不良等。
　　
　　圖解：在最佳情況下，使用六個電流通道進行監控，如圖所示。通道5用于RCM剩余電流監控，通道6用于直接測量接地電流（最大1000A）。
　　

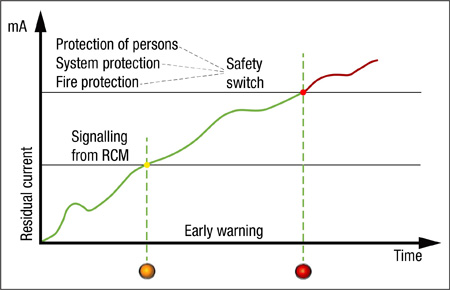

　　圖解：剩余電流模塊降低了低壓電網中電氣安裝的安全風險，并在電位差出現時發出預警。
　　
　　剩余電流變換器可對剩余電流進行檢測。為了實現這一功能，Camille Bauer Metrawatt AG在其產品組合中融入了剩余電流互感器，包括套管型和分芯型，還可為每個剩余電流通道定義單獨的警報閾值和預警閾值。當超出警報閾值或測量（RCM）導線斷開時，設備組警報將被激活。此外，在含有數據記錄器的設備中，可通過警報日志記錄所有的狀態更改信息，并在事件列表中記錄超出警告閾值的信息。報警信號可經由數字輸出，并通過SMARTCOLLECT數據庫軟件顯示。當前正在測量的剩余電流值可通過設備顯示屏或設備網站（WebGUI）直接顯示，或通過模擬輸出端輸出或總線接口讀取。
　　
　　通過記錄剩余電流的平均值，可檢測剩余電流的變化狀態。
　　
　　永久剩余電流監測的優勢十分明顯。一方面，它省去了僅指示測量狀態的昂貴的定期手動檢查。另一方面，持續監控可提高防火性能，防止對人體及財產造成傷害或損失。RCM常用于能源測量和網絡質量分析環境，應用場景有數據中心、醫院、酒店和其他公共建筑（如購物中心或機場等）、工業設施、敏感的生產單位及銀行等。為避免任何安全風險，在這種情況下其閾值符合EN62020法規（例如100mA）。

　　
