——中達電通UPS產品開發處

    一、前言

    在各行業信息化建設進程中，銀行業以其數據業務量大和關鍵業務多始終走在了行業信息化建設的前列。可以想象銀行在業務最繁忙的時候，因服務器斷電或電源質量不穩引發的數據處理失誤將引發的后果。因此，銀行系統對于計算機及網絡有著嚴格的要求，在正常營業及工作期間，所有的網絡終端、PC及服務器均需24小時連續運轉，必須使用不間斷電源對其進行保護。

    二、用戶需求

    此項目為沈陽交通銀行的UPS電源新增擴容項目。需求如下：

    1、2臺60KVA UPS 1+1并機。

    2、UPS具有智能共享電池組功能。

    3、后備時間3小時。

    4、具有快速維修能力。

    5、UPS應具有高效率。

    三、方案陳述

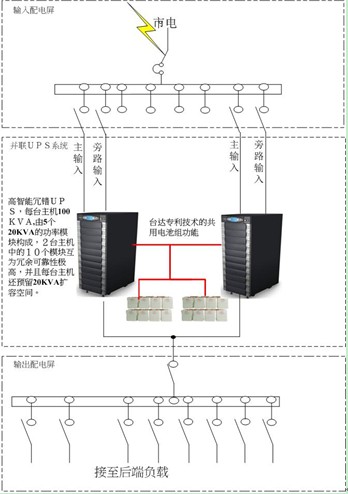

    1、方案示意圖

    2、方案描述

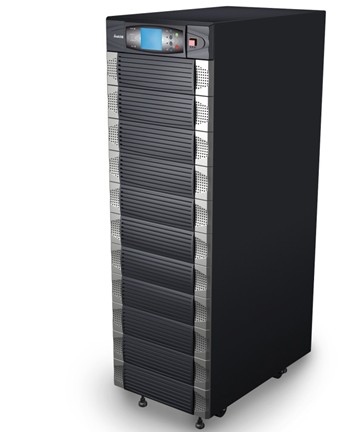

    本次工程并機系統選用2臺臺達模塊化60KVA UPS并聯，兩臺UPS主機互為冗余，兩臺UPS由6個20KVA的功率模塊構成，每臺主機內安裝3臺功率模塊，正常工作時，所以負載均分在6個功率模塊中。

    與傳統UPS并機系統的比較，可靠性大幅度提升，傳統UPS并機，并機系統中有1臺UPS是做為冗余的，而臺達海福模塊化UPS并機系統的冗余度就要高出很多，當負載容量為60KVA時，模塊化UPS并機系統的6個模塊中有3個做為冗余，其中任意3個模塊出現問題系統仍然可以繼續工作。

    由于其模塊化特性，所以也具有極高的可用性，即快速維修能力。

    3、電池組配置(共用電池組)

    臺達海福系列UPS可采用共享電池組方案。所謂共享電池組就是指兩臺或多臺UPS同時利用一組或多組電池的解決方案。市電正常時各臺UPS同時為蓄電池組充電，市電異常或者終斷時，各UPS又同時利用電池組的能量逆變成交流電供給負載使用。整個系統具備1+1并機冗余系統的優勢外，還可以為用戶節省投資，減小占地，減少運營成本等優點，所以并機系統共用電池組也逐漸的被很多用戶采納。

    4、高效節能

    臺達海福HIFT系列UPS基于DSP技術，采用IGBT整流，輸入功率因數≥0.99、輸入電流總諧波≤3%，整機效率≥94%，具有很好的整機性能。有效提高設備能耗以及對電網的干擾，是真正意義上的綠色UPS。

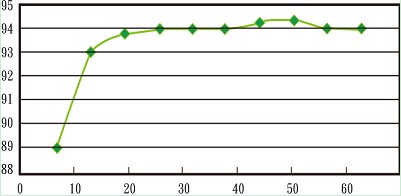

（HIFT效率圖）

負載在15%時，整機效率超過90%

負載在27%時，整機效率達到94%

    5、配置清單

    臺達HIFT UPS N+X冗余具有極高的可靠性和可用性，低負載高效率，高功率密度比，模塊熱插拔技術帶來的最快捷的維修時效，不但能帶來最高的可用性，同時還能為客戶帶來最低的投資成本。此方案全面滿足銀行數據中心需求，并能營造7*24*365的不間斷電源保護環境。<
