100V 隔離型反激式 DC/DC 控制器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出高輸入電壓隔離型反激式 DC/DC 控制器 LT3748，該器件極大地簡化了隔離式 DC/DC 轉換器的設計。由于輸出電壓是從主端反激信號中檢測，所以無需光隔離器、第三繞組或信號變壓器來實現反饋。LT3748 在 5V 至 100V 的輸入電壓范圍內工作，并驅動一個外部 N 溝道功率 MOSFET，從而非常適用于多種工業、醫療、電信、數據通信和汽車應用。

    LT3748 以邊界模式工作，這是一種可變頻率電流模式控制開關方法，在整個電壓、負載和溫度變化范圍內可產生 ±5% 的典型調節。與同類連續傳導模式設計相比，邊界模式還允許使用較小的變壓器。輸出電壓非常容易地用兩個外部電阻器和變壓器匝數比設定。在數據表中可以找到幾種現成有售的變壓器以用來實現眾多應用。高集成度和使用邊界模式工作可為傳統的隔離式供電難題提供一個簡潔的應用解決方案。

    其它特點包括一個用于 IC 電源的內置低壓差穩壓器、可編程軟啟動、欠壓閉鎖、可調電流限制和輸出電壓溫度補償。

    LT3748 采用小型 MSOP-16 封裝，去掉了 4 個引腳以實現額外的高壓引腳間隔。該器件具 -40°C 至 125°C 的擴展和工業工作結溫范圍。以 1,000 片為單位批量購買，每片價格為 3.12 美元。

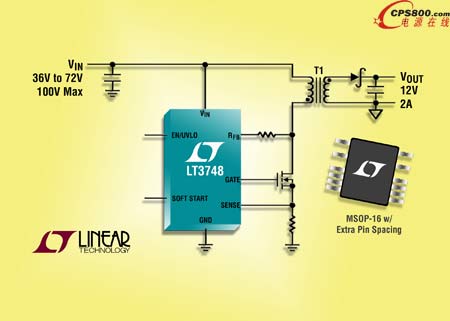

    照片說明： 高壓隔離型反激式轉換器

    性能概要：LT3748

    ·     5V 至 100V 的 VIN 范圍

    ·     無需光隔離器、變壓器或第三繞組來實現反饋

    ·     驅動外部 N 溝道功率 MOSFET

    ·     電流模式控制

    ·     邊界模式工作

    ·     用兩個外部電阻器設定 VOUT

    ·     采用現成有售的變壓器

    ·     可編程軟啟動

    ·     可編程欠壓閉鎖

    ·     輸出電壓溫度補償■
