具內部基準的16位4通道、SPI模轉換器系列LTC2654

    凌力爾特公司 (Linear Technology Corporation) 推出 4 通道電壓輸出 16 位和 12 位數模轉換器 (DAC) 系列 LTC2654，該器件具內部基準和 SPI 接口。在整個溫度范圍內，LTC2654 DAC 實現了 INL 最大值為 ±4LSB 的 16 位性能，該性能比最接近和具內部基準的同類 16 位 4 通道產品好兩倍。LTC2654 具有 ±2mV (最大值) 的最低失調誤差和 0.1% (最大值) 的最低增益誤差，二者結合可確保 LTC2654 在靠近電源軌時保持準確，并為用戶提供更寬的有效輸出范圍。LTC2654 準確的性能規格使其非常適用于多通道、開環和閉環系統。應用包括移動通信、過程控制和工業自動化、自動測試設備 (ATE) 以及汽車系統。

    LTC2654 的集成式基準實現了典型值為 2ppm/°C 和最大值為 10ppm/°C 的溫度系數。它采用纖巧 20 引腳 4mm x 4mm QFN 封裝和 16 引腳 TSSOP 封裝，從而可為密集排列的電路板節省空間。AC 性能非常卓越，因?yàn)?nbsp;LTC2654 就半標度步進而言提供 8.9us 的穩定時間，串?dāng)_為 3nV•s，從而使得 DAC 通道之間的干擾最小。LTC2654 用單一 2.7V 至 5.5V 的電源工作，通過高達 50MHz 的 4 線 SPI/Microwire 兼容接口通信。

    LTC2654 提供多種選項，以滿足特定應用的需求。設計師們可以選擇 16 位或 12 位分辨率以及內部 1.25V 或 2.048V 基準，這產生了 2.5V 或 4.096V 的全標度輸出電壓。或者，可以利用一個電壓高達電源電壓一半的外部基準實現軌至軌工作。LTC2654 含有一個硬件選項，以在零標度或中標度給 DAC 輸出加電，從而允許更大的設計靈活性，使設計首次加電時可以不強制接地。LTC2654 16 位和 12 位 DAC以及演示板已經供貨。以 1,000 片為單位批量購買，每片 12 位分辨率版本的價格為4.80 美元，而 16 位分辨率版本則為每片 11.70 美元。

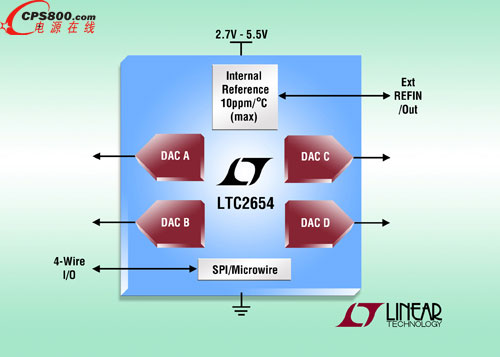

    照片說明：具 ±4LSB (最大值) INL、10ppm/°C (最大值) 內部溫度系數的 16 位 4 通道 DAC

    性能概要：LTC2654

    · 精確基準，溫度系數最大值為 10ppm/°C

    · 最大 INL 誤差：16 位時為 ±4LSB

    · 在整個溫度范圍內有保證的單調性

    · 可選內部或外部基準

    · 最大值為 ±2mV 的低偏移誤差

    · 2.7V 至 5.5V 的電源電壓范圍 (LTC2654-L)

    · 集成式基準緩沖器

    · DAC 之間具超低串?dāng)_ (<3nV•s)

    · 加電復位至零標度/中標度

    · 異步 DAC 更新引腳

    · 纖巧 20 引線 4mm x 4mm QFN 和 16 引線窄型 SSOP 封裝■
