Vishay的新型表面貼裝電阻不僅具有優異的性能，更具備業內最小尺寸

新型器件將業內最小尺寸、±0.2ppm/°C的TCR、±0.01%容差、可耐受高達25KV的靜電放電能力及在工作2000小時后±0.005%的負載壽命穩定性等性能集于一體；可在特定電阻值范圍內制造任何電阻值，且不會影響成本或供貨時間

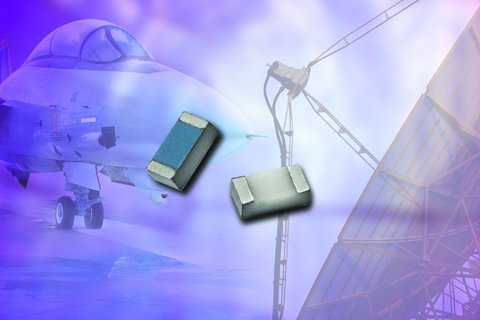

    賓夕法尼亞、MALVERN—2009年2月27日，Vishay Intertechnology,Inc.（NYSE股市代號：VSH）推出經改進的VSMP0603超高精度Bulk Metal® Z箔(BMZF)卷繞表面貼裝電阻，該器件額定功率增至0.1W且電阻值高達5kΩ。該器件是業內率先采用0603芯片尺寸的產品，當溫度范圍在55°C至+125°C（參考溫度為+25°C）時，可提供±0.2ppm/°C的軍用級絕對TCR、±0.01%的容差以及1納秒的快速響應時間（幾乎不可測量），且無振鈴。典型的0603電阻經過1000小時工作負荷后負載壽命穩定性≥0.1%，Vishay新型器件在這方面已大幅改進，在額定功率、溫度70ºC情況下工作2000小時負載壽命穩定性為±0.005%。

    Vishay通過引進0603封裝尺寸，擴展了其卷繞接頭VSM和VSMP芯片電阻的范圍。對更小型部件的需求存在于包括精密電路在內的所有電子產品，但其實際限制很快出現。VSMP0603保留了箔電阻的精確、頻率響應、可耐受高達25kV靜電放電及負載和溫度穩定性的所有特性，但電阻值范圍減小�，F(xiàn)在首次可提供100Ω至5kΩ之間任何值且具有±0.2ppm/°C TCR和在70°C時高達100mW額定功率的電阻。Vishay的箔電阻不受標準值限制，可提供“所要求的”電阻值（如200.049kΩ或200kΩ），且不會增加成本或供貨時間。

    此新型電阻采用全卷繞接頭，可確保制造過程中的安全操作，并確保多個熱循環期間的穩定性。卷繞接頭可確保VSMP0603在各種電路板位置均可進行軟焊接，而其0.06英寸×0.03英寸的尺寸仍是采用箔技術的最小尺寸。在厚膜和薄膜產品中可提供更小的尺寸，但其裝配方法對于總裝配過程中可靠性保證的考慮就至關重要了。

    VSMP0603旨在處理不尋常環境狀況時具有極小漂移，根據EEE-INST-002和MIL-PRF 55342規范，該產品非常適合軍事/航空應用。作為模擬應用的基本元件，該電阻的結構可保證較高的可靠性、在嚴苛條件下的穩定運行以及耐熱沖擊、機械沖擊及振動的優異性能。該器件可耐受超過25kV的靜電放電。

    此電阻允許設計人員將各種高精密規格并入一個器件，從而實現更優異的性能。VSMP0603除了具有低TCR、嚴格容差及超卓的負載壽命穩定值外，還具有在額定功率時±5ppm的PCR（“自身散熱產生的∆R”）、小于0.1PPM/V的低電壓系數及小于-40dB的電流噪聲等特點。此電阻具有小于1秒的快速熱穩定時間，且采用無電感(<0.08μH)、無電容設計。此器件具有標準錫/鉛接頭和無鉛接頭版本。

    VSMP0603的典型應用包括直流到直流轉換器、反饋和感應電路以及測試和測量儀器中的高精密放大器；實驗室、工業和醫療系統；電子束應用；衛星航天系統；商業和軍用航空電子設備；音頻系統；井下鉆井儀器及磅秤。

    目前，VSMP0603電阻的原型樣品已可提供，并已實現量產，供貨周期為6周起。【http://www.vishaypr.com/photopost/showphoto.php?photo=471】

VISHAY簡介
Vishay Intertechnology,Inc.是在紐約證券交易所上市（VSH）的“財富1,000強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使Vishay成為了全球業界領先者。有關Vishay的詳細信息，敬請瀏覽網站www.vishay.com。
Bulk Metal®為Vishay Intertechnology, Inc.的注冊商標。
