Vishay推出性能出色的高穩定性超高精度Z箔模塑表面貼裝電阻

該器件具有不足1秒的快速熱穩定時間、±0.005%(50ppm)的負載壽命穩定性、可“按照需要”的值（例如7kΩ及7.5678kΩ）來提供，且無額外費用或出貨時間

    賓夕法尼亞、MALVERN—2009年2月5日，Vishay Intertechnology,Inc.（NYSE股市代號：VSH）宣布，該公司已增強了其SMR1DZ與SMR3DZ超高精度Z箔模塑表面貼裝電阻，它們具有不足1秒的幾乎瞬時的熱穩定時間。

    這些器件在0℃～+60℃（參考值為+25℃）范圍內提供了±0.05ppm/℃的低典型TCR，在55℃～+125℃（參考值為+25℃）范圍內提供了±0.2ppm/℃的TCR，在額定功率時提供了±5ppm的出色PCR（∆R，由于自加熱），低至±0.01%的容差，在±70℃、額定功率時具有2000小時的0.005%(50ppm)負載壽命穩定性，以及低于0.1%的報廢容差。這種出色的性能內置于每個設備中，并且不依賴剔除或其他人工方式便可實現統一的卓越性。

    SMRxDZ系列基于由Vishay提出的新電阻理念，即利用該公司創建的專有Bulk Metal®箔及最新的細光刻技術，這樣可將導體視為扁平線。由于使用的金屬在生產過程中不能以任何方式拉伸、纏繞或其它錯誤處理，因此SMRxDZ系列保留了其所有設計、物理及電氣特性。在生產之前、過程中及之后，這些因素都是可測量和可預測的。

    SMR1DZ與SMR3DZ提供了符合MIL-PRF-55182的屏蔽選擇。增強的電阻具有靈活的接頭，可確保最大程度地減小因熱膨脹系數(CTE)差異導致的PCB應力轉移。這些器件提供了5Ω～80kΩ的廣泛電阻范圍，如同所有Vishay箔電阻一樣，它們不受限于標準值。Vishay可“按照需求”的值（例如7kΩ及7.5678kΩ）提供器件，且無額外費用或交貨時間。

    憑借Vishay Bulk Metal箔電阻，在其整個生命周期內只會出現最小的電阻值改變。這種改變大部分是在最初幾百小時的運行過程中發生的，此后幾乎沒有明顯改變。SMR1DZ在+70℃時額定功率為250mW，而SMR3DZ在+70℃時額定功率為600mW。這兩個器件均具有±0.005%的負載壽命穩定性（+70℃時使用壽命為2000小時）；不足0.1ppm/V的低電壓系數；低于-40dB的電流噪聲；0.1µv/ºC的低熱EMF。它們均具有1.0ns的快速上升時間，高效且無振鈴，并且采用了無電感(<0.08μH)、無熱點的設計。

    電子放電(ESD)中產生的電壓電平以及靜電取決于眾多因素（例如兩個主體之間的相似性及空氣濕度），并且可達到25kV以上的電壓。SMR1DZ與SMR3DZ電阻具有極高的ESD抗擾性，可經受住高達25kV的靜電放電，因此具有更高的可靠性。

    與模擬電路相關的穩定性問題非常普遍，但在關鍵位置明智地選擇一些高質量電阻、網絡或微調電位器可極大提高電路性能和與應用相關的長期性能，并且可使設計人員高枕無憂。此外，當明智的設計人員將成本集中于一些極其穩定的元件時通常可降低整體系統成本，而憑借這些元件業經驗證的最小偏移負載及環境穩定性，通常無需使用額外補償電路或溫控系統。采用Z箔技術的SMRxDZ系列是這一原則的良好典范。

    目前，這些新型Z箔電阻的樣品及量產批量已可提供，大宗訂單的供貨周期為5周。

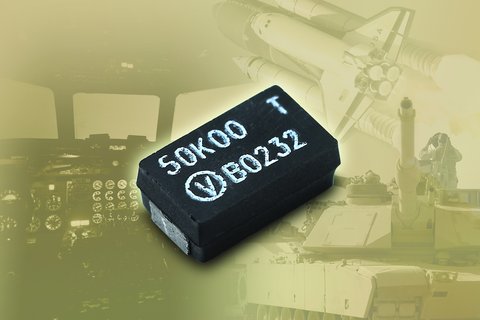

【可從以下網址下載高分辨率圖像(<500K)：http://www.vishaypr.com/photopost/showphoto.php?photo=463】

VISHAY簡介
Vishay Intertechnology, Inc.是在紐約證券交易所上市（VSH）的“財富1,000強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使Vishay成為了全球業界領先者。有關Vishay的詳細信息，敬請瀏覽網站www.vishay.com。
Bulk Metal®為 Vishay Intertechnology, Inc.的注冊商標。
