國家半導體推出仿電流模式控制型開關穩壓器LM5118

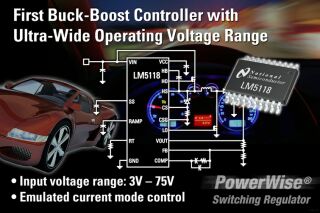

     美國國家半導體公司 (National Semiconductor Corporation)宣布推出首款可在3V至75V廣闊電壓范圍內操作的仿電流模式控制型降壓/升壓直流/直流穩壓器控制器LM5118。這款芯片可以提供最廣闊的電壓操作，尤其適用于汽車電子、電信設備和以電池供電的電子系統。LM5118的可設定開關頻率最高可達500kH，在停機模式時的電流極低。此外，LM5118可以在降壓和降壓/升壓兩種模式之間平穩地切換。

     LM5118開關電源|穩壓器的能源效率高達95%，是美國國家半導體PowerWise高能源效率芯片系列的產品之一。

     這款芯片采用簡單的雙開關設計，系統設計工程師可以方便地組建一個功能齊備且輸入電壓范圍極廣的電源轉換器。由于LM5118芯片可在3V之下至75V的電壓范圍內操作，因此非常適用于汽車電子系統。例如汽車上的儀器|儀表顯示器供電系統、反鎖定制動或燃油噴射控制等電子控制系統、以及多種不同的車用微控制器等。這些系統常采用12.6V的電池供電。在天氣寒冷的時候，如果電池電量較低，電池電壓可能會在短暫時間內跌至4V。為了確保車內的電子模塊仍然可以有效控制各種功能，系統必須能夠在4V或更低的電壓下繼續操作。LM5118芯片特有的降壓/升壓控制功能可以有效地應對上述系統需求。

     LM5118芯片基于獨特的電流模式控制技術，可利用仿電流斜度進行控制。這種已注冊專利的仿電流模式控制技術不但可以確保線路及負載有極快的瞬態響應，而且操作時占空比也極低。這是傳統的電流模式控制方法所無法做到的。

     美國國家半導體LM5118開關穩壓器具備組建高效率降壓/升壓穩壓器的一切必要功能，且只需極少外置元件。降壓/升壓拓?fù)涞膬?yōu)點是無論輸入電壓低于還是高于輸出電壓，穩壓器都可輸出穩定的電壓。因此這款芯片尤其適用于汽車電子系統。

     若輸入電壓遠遠高于已調整輸出電壓，LM5118芯片便會執行降壓穩壓器的功能，但若輸入電壓降至接近輸出電壓的水平，芯片便會逐漸改用降壓/升壓模式。這個雙模式的設計適用于廣闊的輸入電壓范圍，而且在轉換降壓模式時不會產生假信號，發揮極高轉換效率。此外，LM5118芯片內置的多個驅動器可以分別支持高端降壓MOSFET及低端升壓MOSFET。仿電流模式控制技術可以降低脈沖寬度調制(PWM)電路對噪聲干擾的靈敏度，讓占空比可以穩定控制在最低的水平，從而符合高輸入電壓系統的要求。這款芯片另外還設有限流、過熱停機及允許輸入等保護功能。

     LM5118芯片采用散熱能力更強的20引腳TSSOP封裝。LM5118芯片已有批量供貨，采購以1,000顆為單位，單顆價為2.92美元。
