山特智能化UPS助力世界第一跨海大橋

    5月1日 ， 杭州灣跨海大橋全線通車，滬甬陸上距離縮短了120公里。而隨著同樣備受矚目的跨江特大橋——蘇通大橋的通車，長江北岸的南通從此告別“南不通”，如圖1 所示。

    蘇通大橋以及杭州灣大橋的建成通車，形成了長三角交通的新格局，使整個長三角“兩小時交通圈”加快成型，兩座大橋成為連接長三角江海間公路網的重要節點，使蘇北、浙東與上海融為一體，長三角旅游資源由此向南北兩端大大延伸。滬蘇通與滬寧杭兩個小“金三角”使上海的南北兩面如添雙翼，也給整個長三角的起飛增強了動力，使自南向北寧波、上海、南通三個港口基本上連成一片。如圖2所示就是世界第一跨海大橋———杭州灣大橋鳥瞰圖。

圖1 蘇通大橋

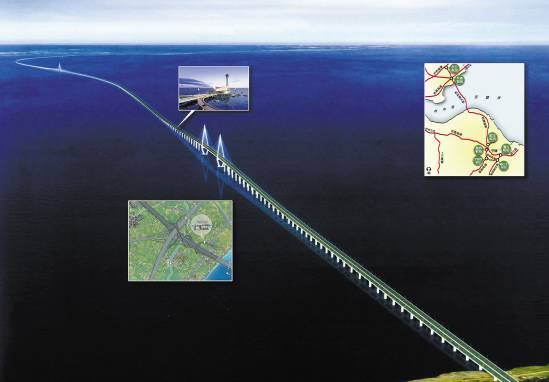

圖2 世界第一跨海大橋——杭州灣大橋

    路橋連通的重要性對于促進地區經濟的發展不言而喻，而如何保障大橋路網的安全有序運行，將直接關系到路橋基礎設施的正常使用。在整個公路網中，通信、監控、收費等系統來保障路橋的應用是必不可少的，為了保證上述系統可靠、不間斷工作要求，作為UPS行業主流領導廠商之一，山特有幸為蘇通大橋、杭州灣跨海大橋量身定制了適合其實際使用環境的UPS供電系統，同時也見證了世界第一跨海大橋的誕生！

    蘇通大橋、蘇州至南通高速，杭州灣大橋、寧波至上海浦東高速公路網的每個收費站都采用了UPS，共計百余套。主要為網絡通信系統、電子收費系統、道路監控系統提供電源保障。

    針對UPS在收費站點各自分散、市電質量參差不齊且不穩定、安裝場地狹小等特點，山特為每個站點配置一套Array系列A20kVA智能模塊化UPS，該款UPS為微型塔式結構，主機占地面積只有0.3m²，可滿足所有占場地小的需求。能自動適應三相或單相輸入的電源，并且可工作在單相輸入118～300V或三相輸入204～520V極寬的電壓范圍內，適用于市電、農電、自發電等多種電力環境，經過AC/DC和DC/AC的變換后，為負載提供優質穩定的電力保障。圖3所示為A20kVA智能模塊化UPS系統外觀。

    Array系列智能模塊化UPS的每個功率模塊為4kVA，采用“N+1”冗余工作方式，極大地提高了UPS供電系統的可靠性，并且在某個模塊故障發生時，可在線熱更換，將停機維修時間控制為零，實現真正的不間斷供電!

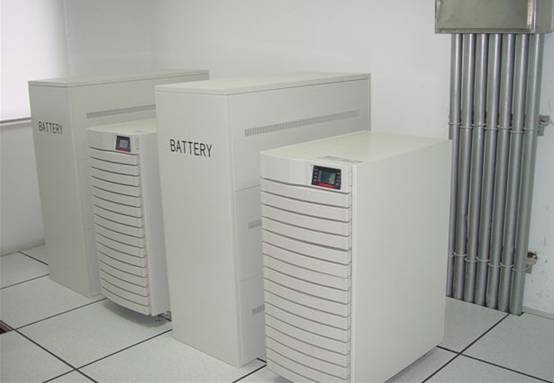

圖3 Array系列A20kVA智能模塊化UPS

    山特UPS系統的另一個獨特優勢為，全系列電源產品完全由山特自主設計、自主制造，無論是低端的后備式UPS、中端的傳統塔式在線UPS還是高端的標準機架式智能模塊化UPS，都能夠順利地并入山特的電源管理系統，可進行有效的網絡遠程監控管理，這對于交通行業的設備監管尤為重要，能實現無人值守智能運行。此系統能將UPS的輸出電壓、電流、頻率、工作模式等各種信息傳到遠端監控平臺以便管理，并在系統工況發生變化時，通過各種方式告知運維人員。UPS自身還提供了SNMP、RS232、RS485及干接點等各種通訊方式，搭配Winpower監控軟件，能很好地滿足智能監控的要求。

圖4   Array系列智能模塊化UPS結構框圖
