凌特新款電流同步降壓型 DC/DC 轉換器(圖)

采用 2mm x 3mm DFN 封裝　低 VIN 同步降壓型

　　2006 年 8 月 15 日 － 北京 － 凌特公司（Linear Technology Corporation）推出高效率、2.25MHz、同步降壓型穩壓器 LTC3549，該器件能用低至 1.6V 的輸入電壓提供高達 250mA 的連續輸出電流。LTC3549 采用恒定頻率和電流模式架構，用 1.6V 至 5.5V 的輸入電壓工作，非常適用于單節鋰離子或兩節堿性/鎳鎘/鎳氫電池應用。該器件可以產生低至 0.61V 的輸出電壓，因此能夠為最新一代低壓 DSP 和微控制器供電。其 2.25MHz 開關頻率允許利用高度低于 1mm 的纖巧和低成本陶瓷電容器和電感器，因而可為手持式應用組成占板面積非常緊湊的解決方案。

　　LTC3549 采用 RDS(ON) 僅為 0.4Ω（N 溝道）和 0.56Ω（P 溝道）的內部開關，具有高達 93% 的效率。它還采用低壓差 100% 占空比工作模式，允許輸出電壓等于 VIN，從而進一步延長了電池工作時間。LTC3549 利用低紋波突發模式（Burst Mode®）工作，以低于 20mVPK-PK 的輸出紋波提供僅為 50uA 的無負載靜態電流。如果應用是噪聲敏感的，那么 LTC3549 還可以設置為噪聲更低的脈沖跳躍模式，而且仍然提供僅為 300uA 的靜態電流。兩種器件都保持停機電流低于 1uA，從而進一步延長了電池壽命。LTC3549 用陶瓷電容器可穩定，因而實現了非常低的輸出電壓紋波。其它特點包括實現卓越電壓和負載瞬態響應的電流模式工作、內部軟啟動以及過熱保護。

　　采用 6 引線 2mm x 3mm DFN 封裝的 LTC3549EDCB 有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.35 美元。

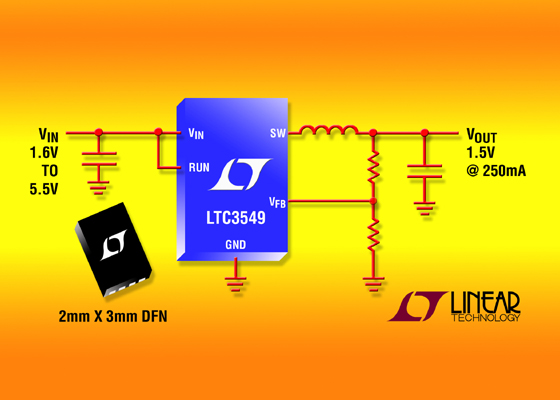

照片說明：采用 2mm x 3mm DFN 封裝的低 VIN 降壓型穩壓器

性能概要：LTC3549
•　1.6V 至 5.5V 的輸入電壓范圍
•　內部軟啟動
•　突發模式時的低輸出電壓紋波
•　2.25MHz 恒定頻率工作
•　高效率：高達 93%
•　非常低的靜態電流：50uA
•　低壓差工作：100% 占空比
•　0.611V 基準電壓
•　用陶瓷電容器可穩定
•　停機模式消耗 <1uA 的電源電流
•　實現卓越的電壓和負載瞬態響應的電流模式工作
•　過熱保護
•　采用扁平（0.75mm）6 引線（2mm x 3mm）DFN 封裝

   免責聲明：本文僅代表作者個人觀點，與電源在線網無關。其原創性以及文中陳述文字和內容未經本站證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
  來源：凌特
