凌特可變換的集成終端簡化RS485網絡(圖)

　　凌特公司推出具可變換、集成終端的半雙工和全雙工 RS485 收發器 LTC2859 和 LTC2861。傳統的 RS485 網絡要求最終用戶根據雙扭線的配置和節點的布局來安裝 120Ω 的終端電阻器。隨著總線的延長，最終用戶必須再次改變終端。在利用軟件控制來實現 LTC2859/LTC2861 中集成終端的接通和斷開可在無需最終用戶實際干預的情況下對合適的節點進行終接。

　　除了創新性的終端能力，LTC2859/LTC2861 還具有適用于工業、醫療和汽車應用的先進收發器功能。轉換率控制引腳允許數據速率高達 20Mbps 或在 250kbps 的低 EMI 模式。對于 ESD 沖擊，總線引腳保護超過 ±15kV（人體模型）。接收器輸入阻抗允許在單總線上有多達 256 個節點。這些特點使該器件能提供比現有 RS485 收發器更多的功能，由于集成了終端再加上纖巧 DFN 封裝，它可提供總體尺寸更小的解決方案。

　　器件規格在商用和工業溫度范圍，LTC2859 采用 10 引線（3mm x 3mm）DFN 封裝，而 LTC2861 則采用 12 引線（4mm x 3mm）DFN 和 16 引線 SSOP 封裝。以 1,000 片為單位批量購買，每片起價為 1.55 美元。

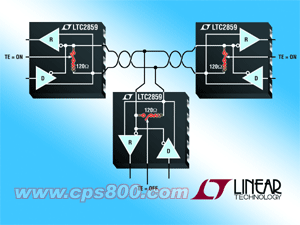

　　照片說明：具集成終端的 RS485

　　性能概要：LTC2859/LTC2861

　　　　·集成、邏輯可選的 120Ω 終端電阻
　　　　·無 ESD 損壞或閉鎖：±15kV HBM
　　　　·20Mbps 最高數據速率
　　　　·250kbps 低 EMI 模式
　　　　·高輸入阻抗支持 256 個節點
　　　　·在整個共模范圍內保證故障保險接收器操作
　　　　·采用 10 引腳 3mm x 3mm DFN、12 引腳 4mm x 3mm DFN 和 16 引腳 SSOP 封裝
