HLR容災解決方案(圖)
2005/8/30 16:16:43
中興通訊股份有限公司 供稿
ZXG10-HLR/AUC為PLMN網絡提供了用戶基本業務簽約信息、補充業務簽約信息和用戶的位置信息等內容的存貯，并且提供了用戶安全管理功能，通過No.7信令與其它網絡實體完成信令的交換。
HLR作為GSM網絡中的用戶數據存貯數據庫系統，數據安全非常重要， 為了保證HLR中的數據安全性，我們提供“1+1”和“N+1”兩種方式的容災解決方案。
1、“1+1”容災解決方案

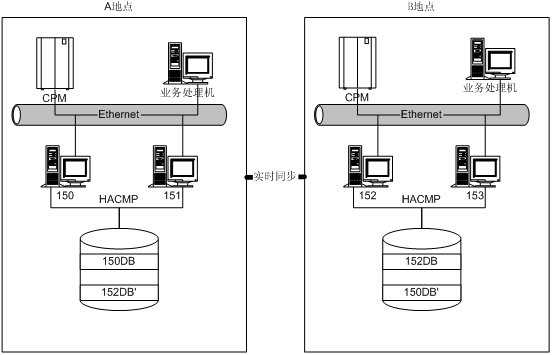

“1+1”的容災備份方案，兩套HLR互為備份，其中一套HLR宕機，另外一套自動接管所有的業務。
這種解決方案利用多信令點技術，兩個HLR均配置自己的以及另一個HLR的信令點，MSC對每個HLR的SCCP做備選路由到另一個HLR，當HLR1發生故障導致業務不能繼續進行時，通過7號鏈路和數據庫切換可以將HLR1的全部業務倒換到HLR2，用于實現HLR1業務的恢復。兩個HLR的數據部件之間有光纖通道或ATM連接，采用基于邏輯卷或者基于硬件的遠程同步技術實現用戶數據的同步備份。
2、“N+1”容災解決方案

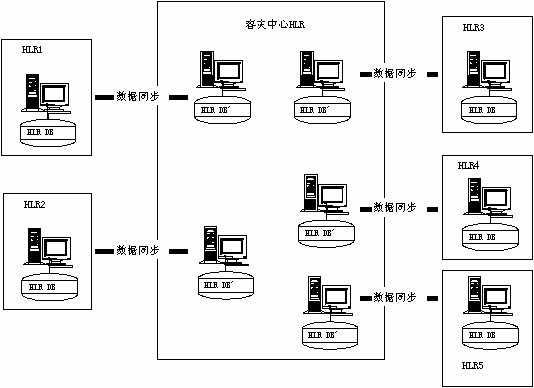

當我們需要對多個HLR進行容災備份的時候，“1+1”容災備份需要的投資將很大，為此我們提出“N+1”容災備份解決方案，在整個網絡中新建一套HLR容災中心，對N個HLR建立數據備份，當N個HLR中的其中一個發生宕機，容災中心HLR將自動接管發生宕機的HLR的業務。
“N+1”容災方式容災中心通常將放置到幾十公里以外的地方，從而可以避免一些災難性的事件對HLR系統破壞性影響，當其中一個HLR發生宕機以后它的業務將會立刻被容災中心HLR接管。
HLR作為GSM網絡中的用戶數據存貯數據庫系統，數據安全非常重要， 為了保證HLR中的數據安全性，我們提供“1+1”和“N+1”兩種方式的容災解決方案。
1、“1+1”容災解決方案
“1+1”的容災備份方案，兩套HLR互為備份，其中一套HLR宕機，另外一套自動接管所有的業務。
這種解決方案利用多信令點技術，兩個HLR均配置自己的以及另一個HLR的信令點，MSC對每個HLR的SCCP做備選路由到另一個HLR，當HLR1發生故障導致業務不能繼續進行時，通過7號鏈路和數據庫切換可以將HLR1的全部業務倒換到HLR2，用于實現HLR1業務的恢復。兩個HLR的數據部件之間有光纖通道或ATM連接，采用基于邏輯卷或者基于硬件的遠程同步技術實現用戶數據的同步備份。
2、“N+1”容災解決方案
當我們需要對多個HLR進行容災備份的時候，“1+1”容災備份需要的投資將很大，為此我們提出“N+1”容災備份解決方案，在整個網絡中新建一套HLR容災中心，對N個HLR建立數據備份，當N個HLR中的其中一個發生宕機，容災中心HLR將自動接管發生宕機的HLR的業務。
“N+1”容災方式容災中心通常將放置到幾十公里以外的地方，從而可以避免一些災難性的事件對HLR系統破壞性影響，當其中一個HLR發生宕機以后它的業務將會立刻被容災中心HLR接管。
