大型數據中心UPS(圖)
2005/10/31 17:30:23
艾迪森科技（青島）有限公司 供稿
方案1:LDC MP系列工業型UPS
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。

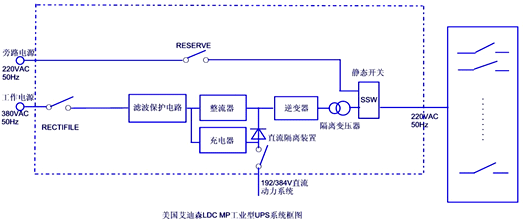

系統原理框圖
● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。
系統原理框圖
● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
