本產品在設計時已經充分考慮了人身和財產安全，但不正確的使用方法有可能會導致安全及故障的發生，為了保證您的安全和利益，請您在使用安裝時遵守以下規則：

控制器安裝需要有專業人員指導或與經銷商聯系。
請勿潑灑任何液體到控制器機殼內，不可用濕布去擦機器外殼。
不要讓小孩或自主能力不足的人使用本產品。
不要將本產品放置在電熱器、取暖機等熱源邊使用，盡量避免陽光直射。
系統連接前請仔細核對并確認太陽能板、蓄電池、負載的額定電壓，三者的額定電壓應當相同，且都是12V（或24V）。
連線時特別注意太陽能板、蓄電池、負載的“+”、“-”極都不能接錯。
系統連接線徑大小應符合電流的要求，不可過小。
太陽能板、負載的額定電流不得大于控制器的額定電流。
連接必須牢固，確保接觸良好
嚴禁已連接蓄電池“+”、“-”極的兩端子直接短路

二、性能特點

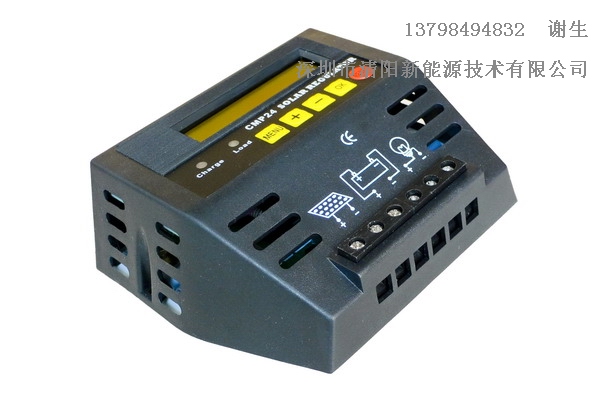

CMP24（16A—24A）控制器由CPU控制，根據蓄電池電壓高低，調節充電電流大小，決定是否向負載供電，并具有以下性能：

經常保持蓄電池處在飽滿狀態
防止蓄電池過度充電
防止蓄電池過度放電
防止夜間蓄電池向太陽能板反向充電
蓄電池反接保護
太陽能極板反接保護
負載電流超過控制器額定電流，控制器自動保護并鎖死，顯示“Overload”
負載短路，控制器自動保護并鎖死，顯示“Load short”
電池電壓過低，控制器會切斷負載，顯示“Battery low”，若電池電壓升高，負載自動恢復
控制器可以對雷擊進行保護
控制器正常工作時，以5秒為周期輪流顯示電池電壓、充電電流和負載電流
控制器長期累計并存貯蓄電池充電安時數和放電安時數
控制器開機時會根據電池電壓等級自動設置停充電壓、負載停機電壓、負載恢復電壓，這些參數均為環境溫度25℃時的默認值
根據環境溫度的變化控制器會自動對充電電壓進行溫度補償
用戶可以根據自己的需要，自行設置停充電壓、負載停機電壓、負載恢復電壓三個參數
為防止電池過度放電，控制器自動控制最低負載停機電壓，不得小于10V（對于12V電池）或20V（對于24V電池），小于此值“-”鍵不起作用
若用戶恢復默認值，可按下“Menu”鍵5秒以上即可


三、系統連接

如圖所示
·將蓄電池的 “+”、“-”極正確牢固地連接到控制器左起第3、第4位端子上
·將太陽能板的“+”、“-”極正確牢固地連接到控制器左起第1、第2位端子上
·將負載的 “+”、“-”極正確牢固地連接到控制器左起第5、第6位端子上
注意！
·太陽能板、蓄電池、負載的“+”、“-”極不能接錯
·根據電流選定合適的線徑，不可過小，推薦線徑≥6 mm2

四、附件安裝

·標準配置：近機式測溫器
安裝方法：在通電開機前，將測溫器插入控制器右側插座內，然后將蓄電池接入控制器，1分鐘后測溫器即能正常工作，按第4章中所述操作方法，即可看到控制器近旁的環境溫度。
·選件：遠機式測溫器
用戶使用蓄電池離控制器較遠，可選用遠機式測溫器，訂購時須寫明蓄電池到控制器的走線長度。
安裝方法：通電開機前，測溫器插頭端插入控制器右側插座內，傳感器端安裝在蓄電池附近合適的地方，然后將蓄電池接入控制器。1分鐘后，測溫器即能正常工作。按第4章中所述操作方法，即可看到蓄電池近旁的環境溫度。

五、技術參數

規格 額定電壓（DC） 最大負載電流 充滿斷開 欠壓斷開 溫度補償 空載損耗 最小接線面積 回路壓降
CMP24-16A 12V、24V、自動識別
/48V ≤16A 13.7V 10.5V -3mv/℃/cell ≤30mA 4 mm2 <400mv
CMP24-20A ≤20A <450mv
CMP24-24A ≤24A <500mv
備注：可以按照客戶特殊要求定做！
