數字示波器Tek TDS3032B
公司名稱：北京市北方思源電子技術中心
所屬類別：電源配套分類>>測試儀器
電子信箱：52634729@qq.com
聯系電話：010-62123259
聯 系 人：北方思源
更新時間：2011/3/23 14:56:55
所屬類別：電源配套分類>>測試儀器
電子信箱：52634729@qq.com
聯系電話：010-62123259
聯 系 人：北方思源
更新時間：2011/3/23 14:56:55
產品詳情

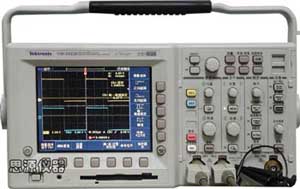

數字示波器 Tek TDS3032B
廠家: 美國泰克
官網介紹
性能指標pdf
二手 TDS3032B 現貨 帶寬 300MHz，雙通道，彩顯，2.5GSa/s，10K記錄。
配有選件
TDS3TRG : 高級觸發
TDS3FFT : 快速傅里葉變換
- 500 MHz 、300 MHz 、100 MHz 三種帶寬
- 取樣速率高達 5 GS/s
- 2 或 4 條通道
- 全 VGA 彩色 LCD 顯示
- 25 種自動測量功能
- 9 位垂直分辨率
- 多語言用戶界面
- 使操作更簡易"快捷菜單"圖形用戶界面
- 內置以太網端口
- e*Scope TM 網上遙控功能
- WaveAlert TM 自動波形異常檢測能力
- 應用模塊
－詳細設計分析所需的高級分析功能
－電信模板測試
－FFT
－用于測試和排障的兩種視頻模塊
－快速"是否通過"測試所需的極限測試
－高級觸發功能，其中包括：毛刺、欠幅脈沖和邏輯觸發 - 插入式打印機可隨機提供測量結果文件
- TekProbeTM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭
- 便于迅速打印的標準并行端口
- 便于數據儲存和文件編制的內置軟驅
應用
- 電信設備制造測試
- 數字電路設計與調試
- 視頻設備安裝與維護
- 電源設計
TDS3000B系列特性
|
型號 |
TDS3012B |
TDS3032B |
TDS3052B |
TDS3014B |
TDS3034B |
TDS3054B |
|
帶寬 |
100 MHz |
300 MHz |
500 MHz |
100 MHz |
300 MHz |
500 MHz |
|
通道 |
2 |
2 |
2 |
4 |
4 |
4 |
|
每條通道取樣速率 |
1.25 GS/s |
2.5 GS/s |
5 GS/s |
1.25 GS/s |
2.5 GS/s |
5 GS/s |
|
最大記錄長度 |
10K points | |||||
|
垂直分辨率 |
9-bits | |||||
|
垂直靈敏度(/div) |
1 mV-10 V | |||||
|
垂直精確度 |
±2% on all models* | |||||
|
最大輸入電壓（1MΩ） |
150Vrms CAT I（300V CAT II 標準10×探頭） | |||||
|
位置范圍 |
± 5 div | |||||
|
帶寬BW極限 |
20 MHz |
20, 150 MHz |
20, 150 MHz |
20 MHz |
20, 150 MHz |
20, 150 MHz |
|
輸入耦合 |
AC, DC, GND | |||||
|
輸入阻抗選擇 |
1 MΩ與 13 pF或 50Ω并聯 | |||||
|
時基范圍 (/div) |
4 ns - 10 s/div |
2 ns - 10 s/div |
1 ns - 10 s/div |
4 ns - 10 s/div |
2 ns - 10 s/div |
1 ns - 10 s/div |
|
時基精確度 |
200 ppm | |||||
|
顯示器 |
彩色 LCD | |||||
