大功率 Polyphase® 同步升壓型控制器

    凌力爾特公司推出 LTC3787 的 H 級和 MP 級版本。這款大功率兩相單輸出同步升壓型 DC/DC 控制器用高效率 N 溝道 MOSFET 取代了升壓二極管，從而無需中等到大功率升壓型轉換器通常所需的散熱器。LTC3787 能以高達 97% 的效率、從 12V 輸入產生 24V/10A 輸出。當配置為突發模式 (Burst Mode®) 工作時，其 135µA 的備用靜態電流使該器件非常適用于汽車、工業和醫療應用。這些 H 級和 MP 級版本器件分別保證在 -40°C 至 150°C 和 -55°C 至 150°C 的結溫范圍內工作。

    LTC3787 啟動時在 4.5V 至 38V 的輸入電壓范圍內工作，啟動后可保持工作低至2.5V，并可調節一個高達 60V 的輸出電壓。強大的 1.2Ω 內置 N 溝道 MOSFET 柵極驅動器能快速轉換大的 MOSFET 柵極。該器件的電流模式架構、時鐘輸出和相位調制使多個器件能非常容易地并聯，可實現多達 12 相工作。LTC3787 具有 75kHz 至 850kHz 的可鎖相頻率或 50kHz 至 900kHz 的可選固定頻率。

    LTC3787 采用 SSOP-28 和 4mm x 5mm QFN-28 封裝。H 級器件的千片批購價為每片 4.88 美元，MP 級器件的千片批購價為每片 12.39 美元。

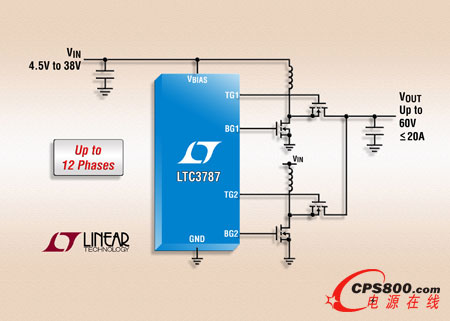

    照片說明：60V 多相同步升壓型 DC/DC 控制器

    性能概要：LTC3787

    · 效率高達 97%

    · 免除了在中等到大功率升壓型轉換器中通常所需的散熱器

    · 以高達 60V 的 VOUT 工作

    · 4.5V 至 38V 的寬 VIN 范圍，啟動后可保持運作低至 2.5V

    · 135µA 低靜態電流

    · 強大的 1.2Ω 柵極驅動器

    · 針對同步 MOSFET 的 100% 占空比能力

    · 75kHz 至 850kHz 的可鎖相頻率

    · 50kHz 至 900kHz 的可編程固定頻率

    · 電流模式控制

    · 相位調制以實現多達 12 相工作

    · 電源良好輸出<
