項目

簡　　　　述

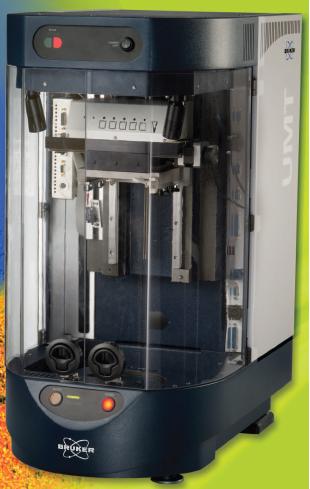

UMT測試系統

載荷范圍：

UNMT-1：1μN(yùn) – 10N，納米材料和薄膜的納米、顯微力學性能測試

UMT-2：1mN – 200N，顯微材料和涂層的顯微力學性能測試

UMT-3：0.1N – 1 kN，金屬、陶瓷材料和潤滑油宏觀力學性能測試

銷球盤旋轉運動速度：0.001rpm – 5000rpm

高速線性往復運動頻率：0 – 50Hz

環塊運動速度：0 -- 7000

多種施力模式：恒力模式、線性增量模式、動態加載模式等

• 其動態加載有別于傳統的砝碼加載方式：在高速運動狀態下，傳統砝碼加載方式會產生跳動，據統計由此產生的誤差高達25％。而CETR則是通過伺服機械系統動態加載，這種加載方式不但可以對曲面實現動態恒力加載，而且還能有效地消除高速狀態下加載所引起的誤差。并且動態加載對同一區域進行幾次測試，得到的曲線具有優異的可重復性。

原位檢測：摩擦力、摩擦系數、負載、扭矩、結合強度、臨界載荷、顯微硬度、剛度、模量、斷裂韌性、蠕變、疲勞、表面接觸電阻、電容、表面聲波、溫度、磨損量、涂層深度等等

各種工況模擬：球－球（一球、兩球、三球）

球－盤、

針－盤、

針－V型塊、

環－塊、

盤－盤，

以及活塞環在汽缸中，螺母－螺絲間隙耦合，滑動和滾動的齒輪，人工關節、牙齒、人造心臟瓣膜、人造皮膚、外科手術縫合線和注射針頭等產品中進行檢測

載荷范圍：0.1mN(10mg) 到1KN(100Kg)

力分辨率：超高分辨率FUL  0.01mN(1mg)

          一般分辨率FVL  0.1mN(10mg)

上樣品臺

運動模式：線性運動、旋轉運動、振動

水平移動最大距離：75mm

垂直移動最大距離：150mm

最大載荷：1000N

振動頻率：50Hz

定位精度：光學Encoder，0.5μm

電容傳感器，0.1μm

下樣品臺

運動模式：線性運動、旋轉運動、振動

水平移動最大距離：150mm

最大載荷：1000N

振動頻率：50Hz

定位精度：光學Encoder，0.5μm

          電容傳感器，0.1μum

高低溫控制腔

高溫：1000℃

低溫：-25℃

真空及環境控制腔

真空：up to 10^-6Torr

濕度：10-95%RH

6－軸傳感器

美國CETR公司擁有獨家專利

• 可同時原位檢測三個軸向的力和力矩的動態變化

電阻測量

范圍：0.005ohm～1Mohm

• 不但可以對體電阻、表面電阻進行測量；還可以實時檢測電阻隨薄膜厚度的變化關系，從而獲得膜材的臨界載荷，同時可對材料或工業產品的失效進行動態檢測。

高頻聲發射傳感器

范圍：0.2~5MHz

◆一般情況下，摩擦系數反映出來的是材料表面一個平均的力學性能，而對于局部的突變和失效，則不再適用。通過聲發射傳感器就可以俘獲到局部表面或亞表層產生的失效（脫落、振動、崩裂等）信息，故可以對材料失效和可靠性進行動態檢測和評價

微型金剛石鏟子

美國CETR公司擁有獨家專利

◆薄膜與基體結合力更加準確的測試方法：傳統結合力是借助圓錐形的探針做劃痕試驗來獲得，這種方法得到的結合力更多的上反映的是膜材本身的強度，而并非真正意義上的結合力。微型金剛石鏟子可以很準確的對結合力進行測試。
