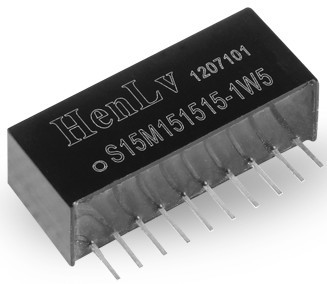

S(D)XXMXX-XW  三路/四路輸出 (功率:2W  Max)



外形尺寸: SXXMXX-XW(三路)  ≤1W 19.60*6.00*10.00mm

                             ≤2W 19.60*7.00*10.00mm

         SXXMXX-XW(四路)  ≤2W 26.00*9.50*12.50mm

說明：?jiǎn)闻胖辈澹⊿IP）或雙排直插(DIP)封裝，任意值電壓

輸入轉換出任意值電壓輸出，精度為±2%或±3%



簡說：DC/DC定電壓隔離三路輸出（三路正壓或三路負壓及或二正一負或

     一正二負)轉換器,輸出共同一地線，最大限度的節約了線路空間和

     成本，瞬變響應快，極低紋波噪聲輸出，無需外圍元件，即可工作

,腳位采用7PIN單列,14PIN雙列直插,小型封裝。

輸出具有短時間（1S）短路、過載、過熱保護電路，自恢復



應用：智能控制、機電預付費系統、手持儀表、通訊設備等。



.內置輸入濾波器,負載效應：≤±3%(20%~100%負載)

.過流保護點：110%~150%  標稱輸出電流自恢復

 工作溫度：-40～+85℃,存儲溫度：-65～+150℃,相對溫度：10%~90%

.源效應：輸入電壓從低至高,溫度系數：≤±0.03%/℃

.隔離電壓：1000VDC 0.5mA 1Minute,效 率：72% Typ（滿載)

.輸出紋波/噪聲（20MHz帶寬):50mVp-p Max

.開關頻率：50~800KHz，MTBF：200000h

.功率：0.1W～2W    (嚴禁長時間空載使用)     （高阻燃塑膠封裝）
